active out

ist der letzte Schritt zur Perfektion. Um maximale Präzision der Wiedergabe zu erreichen, müssen alle verzerrungsverursachenden Komponenten der Musikwiedergabe eliminiert werden. "active-out" ersetzt die Frequenzweichen in den Lautsprechern.

Frequenzweichen verursachen bedeutende Verluste. Genauer gesagt: Dynamikverluste. Dynamik ist jene Komponente der Musikwiedergabe, die für die Emotion zuständig ist. Wie der Anschlag von Trommelsticks, oder eines Klavieres oder eine Gesangsstimme wiedergegeben wird, hängt von der zur Verfügung stehenden Dynamik ab.

Wir haben die Filterfunktion vor die Endstufe verlagert, dorthin wo keine leistungsbedingten Verluste entstehen können. "active-out" wird mit Filterbaugruppen, die in den MACE | digital pre eingebaut werden können realisiert.

Wir entwickeln mit führenden Lautsprecherherstellern die Filtercharakteristik so, wie sie die Lautsprecherhersteller verlangen. Das Ergebnis müssen Sie gehört haben...



                Bild: active out Filterplatine

Pro Kanal (Lautsprecherweg, z.B. Tiefton, Mittelton, Hochton) ist eine Filterbaugruppe und eine Stereoendstufe nötig. Der MACE | digital pre kann mit maximal 3 Baugruppen bestückt werden.

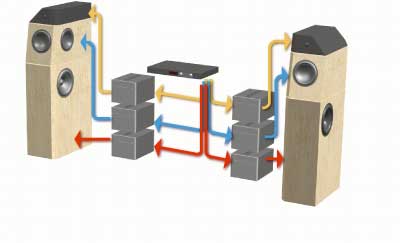

Schema: 3-Wege-active out-System

In dieser Grafik steuert ein MACE | digital pre, bestückt mit 3 Stück "active-out"-Filterbaugruppen insgesamt 6 Stück Monoendstufen zum Betrieb eines 3-Wege-Lautsprechers. Anstelle der 6 Stück Monoendstufen können natürlich auch 3 Stück MACE | amp-Stereoendstufen oder eine beliebige 6-Kanal-Endstufe verwendet werden. Allerdings sollte bei der Wahl der Endstufe eine genügend große Bandbreite von zumindest 300 kHz, ein Dämpfungsfaktor >200 und ein Klirrfaktor < 0.01% bei Nennlast verlangt werden. Halten die Endstufen diese Vorgaben nicht ein, wird ein Großteil der Wirkung von "active-out" fehlen.

Technische Daten (je Filterbaugruppe):

Ausgänge: 2 x asymetrisch, 1V
Filtertyp: Bandpaß, Hochpaß, Tiefpaß (entsprechend LS-Herstellervorgabe)
Ordnung: 1. bis 4. Ordnung (entsprechend LS-Herstellervorgabe)


Verfügbar für:

Audio Physic Brilon, 2-Weg-vollaktiv (in Arbeit)
Audio Physic Virgo 3, 3-Weg-vollaktiv
Audio Physic Avanti 3, 2-Weg-teilaktiv (Bassteil bleibt passiv)
Audio Physic Caldera, 3-Weg-vollaktiv

Manger 103, 2-Weg-vollaktiv
Manger 109, 2-Weg-vollaktiv (in Arbeit)

unverb. empf. Richtpreis: 600.- EUR (inkl.MwSt) pro Stück = 1 x Stereokanal
